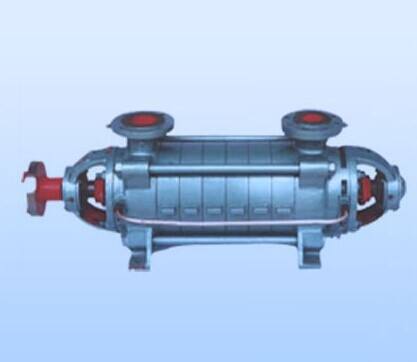

多級泵共5級,分別為1級首級和4級次級,其組成部分包含:定子、轉子、平衡組織、軸端密封組織、滑銷、軸承及滑銷體系組成.下面河北高新泵業來具體的剖析一下這些組成部分，期望對我們可以有所幫助.了解一下多級泵價格

1 定子部分

首要由軸承、首蓋、進水段、導葉、出水段、尾蓋等零件用拉緊螺栓銜接而成,進水段的吸進口,出水段的吐出口均筆直向上,泵的進水段、中段、出水段的停止密封面是靠金屬面加"o"形密封圈進行密封,在拆裝給水泵時,對其密封面有必要仔細維護,導葉蓋板與中段結合面的密封憑借反導葉處三個紫銅釘在把緊拉緊螺栓時緊縮0.6~0.8毫米來確保.

2 轉子部分

轉子的結構對泵的全體結構,運轉穩定性及產品功能都有密切聯系,而首要的又表現為葉輪安裝于軸上的方式. 給水泵葉輪滑配合于軸上,一個用來承受面向力的平衡盤和考慮熱脹大的齒形墊及壓緊環,軸端套、橡膠密封環、擋套、軸套、鎖緊螺母等件組成.

多級泵價格是多少？

3 平衡組織

多級泵的價格你知道是多少嗎？多級泵選用平衡盤轉向力,并使轉子在軸向定位.這種平衡組織作業的穩定性與產品運轉的牢靠性及其壽數有著極為密切的聯系.平衡組織由平衡盤、平衡套、擋套柄等組成,能100%平衡軸向力,靈敏度高,工況變化時主動調整才能好.在發動、泊車及負荷變化時會形成平衡盤及平衡套的磨損,故應盡量減少發動次數及添加平衡盤、平衡套端面硬度.為了避免平衡組織研磨,添加了止推軸承.

4 軸端密封

軸端密封已成為給水泵長時間接連運轉的最大威脅,為了戰勝這一薄弱環節,選用填料密封時,有必要考慮填料函的杰出冷卻.從首蓋及尾蓋下方引進冷卻水,從上方引出,首蓋、尾蓋襯套帶散熱片,冷卻水為常溫的工業水或自來水壓力為0.1MPa 以上,水溫不超越33℃,進出水溫差不超越10℃.

5 軸承部分

軸承是直接聯系到泵安全運轉的要害部件之一,因而,其結構方式有必要保險牢靠.水泵轉子依托坐落軸承體內的兩個滑動軸承來支撐,軸承選用稀油光滑.當運轉一段時間軸瓦下沉?xí)r,可用軸承體下部的調理螺釘進行調整,使轉子一直坐落中心方位,每調整一次調理螺釘,在軸承體與首蓋、尾蓋的銜接處應重新制出定位銷孔定位.

6 滑銷體系

多級泵各段外殼的支腳支撐在臺板面上,進口和出口段支腳與臺板之間由四只螺栓固定,以確保各段水平面上受熱脹大時能保持同心度,給多級泵死點坐落水泵進口側,多級泵臺板與進口段在底腳處設有橫銷,下部有縱銷,以確保多級泵沿縱向向出口側自由脹大,出口段下部的縱銷,確保沿縱中心線的脹大.
